物理气相沉积(PVD)技术

Physical Vapor Deposition - 在真空条件下采用物理方法沉积高性能薄膜涂层的技术

真空沉积 离子溅射 高硬度涂层 环保工艺

技术概述

物理气相沉积(Physical Vapor Deposition,PVD)是一种在真空条件下采用物理方法,将固体或液体材料表面气化成气态原子、分子或部分电离成离子,并通过低压气体(或等离子体)过程,在基体表面沉积具有特殊功能(如耐磨、耐蚀、装饰、耐热、电学、光学等)的薄膜涂层技术。

PVD技术广泛应用于切削工具、模具、汽车零部件、医疗器械、航空航天部件、消费电子等领域,是现代制造业表面处理的重要工艺之一。

主要工艺类型

真空蒸镀

采用加热使镀料蒸发,在真空环境中沉积到基体表面。工艺成熟、设备相对简单,沉积速率较高,但膜层结合力一般。适用于光学反射膜、装饰膜、简单金属涂层等。

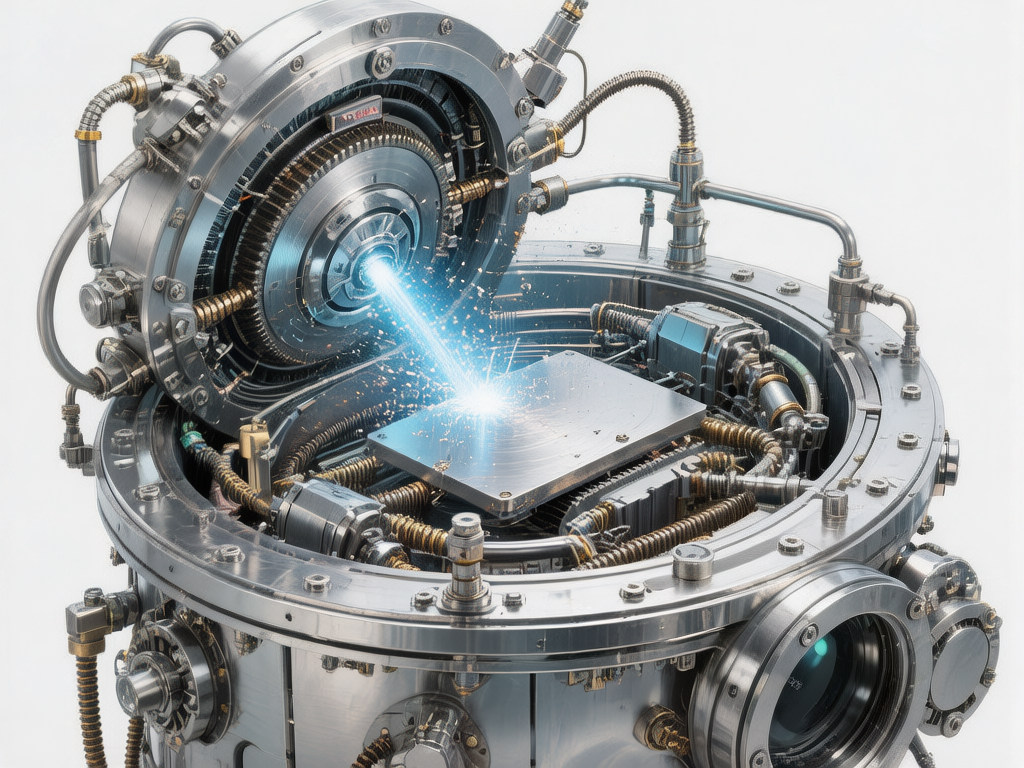

溅射镀膜

利用高能离子轰击靶材表面,使原子/分子从靶材溅射出来并沉积在基体上。膜层均匀致密、附着力好,可镀金属、合金、化合物等多种材料。磁控溅射是应用最广的变种。

离子镀

在蒸发或溅射过程中引入等离子体,使镀料离子化沉积。膜基结合力强、膜层致密、可进行反应镀膜(如TiN、CrN等)。覆盖性好,适合复杂形状工件。

电弧离子镀

利用电弧放电产生高温等离子体,蒸发靶材并沉积成膜。沉积速率高、离化率高,适合大面积涂层。常见于装饰镀和工具镀领域。

磁控溅射

在溅射基础上加入磁场约束电子,提高溅射效率和沉积速率。基片温升小、适合大面积连续镀膜。是半导体、光学薄膜、平板显示等行业的核心工艺。

高功率脉冲磁控溅射(HiPIMS)

采用高功率脉冲电源的先进磁控溅射技术,产生的离化率高、涂层致密性好、可实现超硬纳米复合涂层。应用于高端工具镀和功能薄膜领域。

工艺性能对比

工艺类型 沉积温度 膜基结合力 覆盖性 沉积速率 主要应用
真空蒸镀 一般 较差 较高 装饰膜、光学膜
溅射镀膜 较低 良好 良好 中等 半导体、电极
磁控溅射 较低 优良 良好 大面积镀膜
离子镀 优异 优良 较高 工具镀、耐磨涂层
电弧离子镀 优异 优良 装饰镀、工具镀
HiPIMS 较低 优异 优良 中等 高端涂层

技术优势

🎯

高纯度薄膜

材料物理转移,避免化学反应引入杂质,涂层纯度高

❄️

低温工艺

操作温度相对较低,适合对热敏感的基材

🛡️

优异涂层性能

高硬度、耐磨性、耐腐蚀性,良好附着力

🔧

材料适应性广

金属、合金、陶瓷、化合物等均可沉积

🌿

环保工艺

无废液排放,绿色环保的表面处理技术

多样化功能

可实现耐磨、耐蚀、耐热、装饰、电学、光学等多种功能

技术局限

📐

视线沉积限制

沉积粒子沿直线传播,难以均匀覆盖复杂几何形状(深孔、凹槽、内表面)

💰

设备成本高

需高真空环境,真空系统和腔体要求高,投资和维护成本较高

⏱️

沉积速率相对较慢

与某些CVD工艺相比,沉积速率可能较低

📊

保形性有限

在粗糙或不平整表面上,涂层厚度均匀性有限

典型应用领域

🔧

切削工具

刀具、铣刀、钻头、丝锥等耐磨涂层

🏭

精密模具

注塑、冲压、压铸模具表面强化

✈️

航空航天

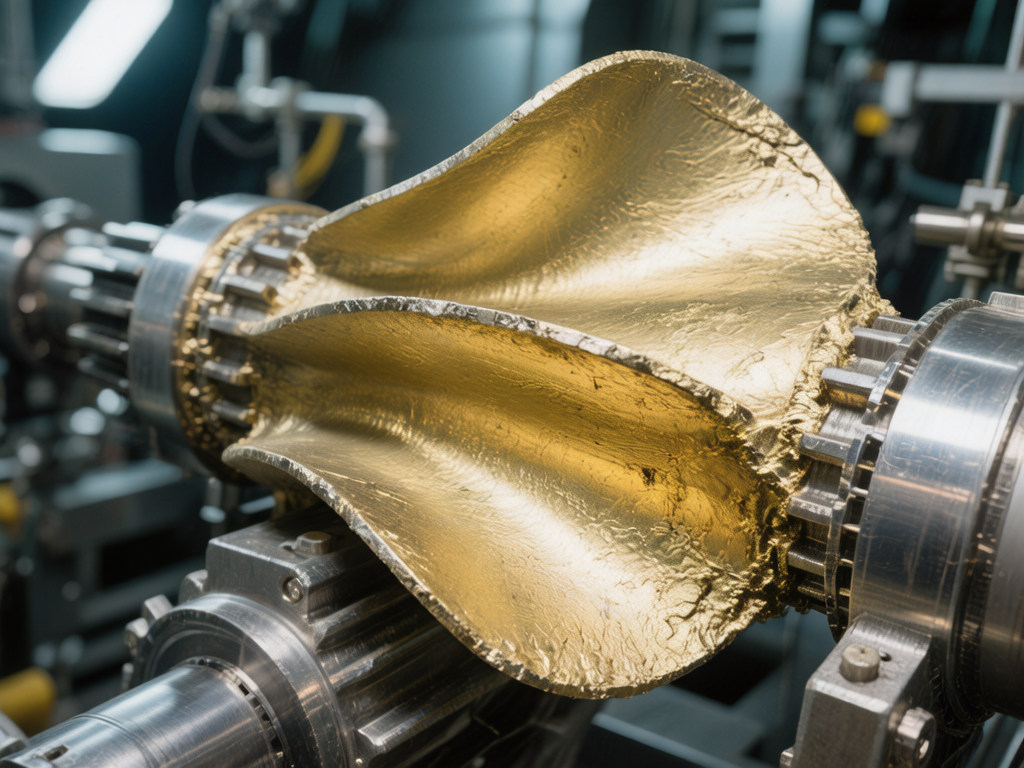

发动机叶片热障涂层、结构件防护

🚗

汽车工业

发动机零部件、活塞环、气门系统

💎

装饰五金

钟表、首饰、五金配件镀色

🏥

医疗器械

手术器械、植入物表面处理

📱

消费电子

手机外壳、电子元件镀膜

半导体

晶圆制造、集成电路封装

典型应用部件展示
