环保新材料 · 食品级认证 · 耐极端温度
PFA材料因其优越的耐渗透性能常被用作重防腐材料，耐强酸强碱等腐蚀性极强的化学原料腐蚀。Fluoroshield®系列PFA材料，不同于常见的静电喷涂粉末，而是一种固态含量较高的水性涂料，无色母和填充剂，采用新型活化剂，对PFA材料进行研磨及混合，大大提升了材料的加工性能。
可应用于食品、医药、化工等行业；涂层外观类为乳色半透明态，可涂覆于各类金属基材上。
+++++ 最高等级，耐强酸强碱
-190°C 至 +260°C 极端温度
+++++ 中性盐雾实验最优级
+++++ 户外长期耐候
耐磨损级++，30mg (泰伯耐磨)
100-2500微米，可厚涂施工
| 性能指标 | ASTM标准 | 单位 | Fluoroshield® 数据 |
|---|---|---|---|
| 密度 | D-1505 | #/in³ | 0.074 |
| 应用温度 | - | °C | -190℃ 至 +260℃ |
| 热膨胀线性系数 | D-696 | X10⁻⁵ ℉ | 5.4 |
| 热传导率 (74% RH) | - | BTU/Hr/Sq ft℉/in | 1.5 |
| 可燃性 | - | - | 不可燃 |
| 水渗透性 | D-50 | % | <0.03 |
| 断裂强度 | D-1922 | g/mil | 40-70 |
| 断裂延伸率 | D-638 | % | 300% |
| 肖氏硬度 | D-785 | Shore D | 57-65 |
| 氧指数 | - | % | >95% |
| 抗拉强度 | D-882 | Lbs/in² | 4000-7000 |

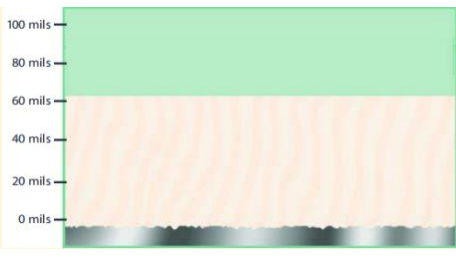

基础化学结合涂层，适用于一般腐蚀环境
涂层厚度 1.0-1.5 mm
添加活性炭屏蔽层，增强抗渗透性能
涂层厚度 1.0-1.5 mm

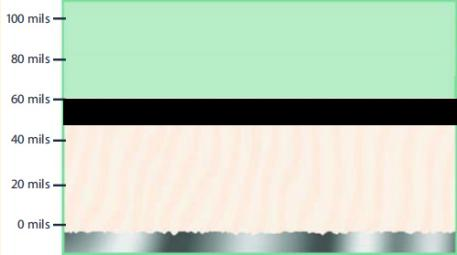

导静电涂层，防止静电积聚
涂层厚度 1.0-1.5 mm
机械结合涂层，结合力更强
涂层厚度 1.5-2.5 mm
机械结合+活性炭屏蔽，双重保护
涂层厚度 2.0-2.5 mm

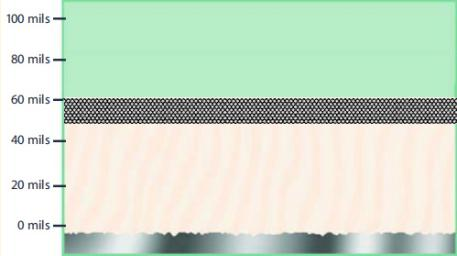

超硬耐磨PFA层，极端环境专用
涂层厚度 1.0-1.5 mm| 工况条件 | 无机酸 (HCl, HF, H₂SO₄) |
碱性 (NaOH, Ca(OH)₂) |
卤素有机物 | 含氧有机物 (醚类, 酯类, 酸类) |
|---|---|---|---|---|
| 夹套反应器 ≥ 93℃ | GSC-MS | GSC-MS | GSC-MS | GSC-MS |
| 夹套反应器 ≤ 100℃ | GSC-M | GSC-M | GSC-M | GSC-M |
| 高温环境 ≥ 150℃ | GSC-MS | GSC-M | GSC-M | GSC-MS |
| 中等温度 93-150℃ | GSC-M | GSC-CS | GSC-M(vacuum) | GSC-CS |
| 一般腐蚀 40-93℃ | GSC-C | GSC-C | GSC-C | GSC-C |
| 环境温度 < 40℃ | GSC-C | GSC-C | GSC-C | GSC-C |
| 材料/涂层类型 | 结合强度 (MPa) | 相对性能 |
|---|---|---|
| Fluoroshield® GSC C / CS | 11-12 MPa | ⭐⭐⭐⭐⭐ |
| Fluoroshield® GSC M / MS | 20-22 MPa | ⭐⭐⭐⭐⭐⭐ |
| Plasma coating 热喷涂等离子涂层 | >30 MPa | ⭐⭐⭐⭐⭐⭐ |
| PU 聚氨酯/聚脲 + 底漆 | 6-9 MPa | ⭐⭐⭐ |
| 常温固化环氧树脂/丙烯酸/富锌漆 | 2-5 MPa | ⭐⭐ |
| PFA粉末涂层 500-1000μm | 10-11 MPa | ⭐⭐⭐⭐ |
| PFA粉末涂层 1000-1500μm | 8-10 MPa | ⭐⭐⭐⭐ |
| HALAR粉末涂层 500-1000μm | 10-12 MPa | ⭐⭐⭐⭐ |
| ETFE粉末涂层 500-1000μm | 9-11 MPa | ⭐⭐⭐⭐ |
反应釜、储罐、管道、阀门内壁防腐
制药反应器、输送管路符合GMP要求
食品级认证，用于食品加工容器
各类金属基材表面防腐处理
